Identification of "Green Phantom Crystal" Imitation

“绿幽灵”指水晶中含有绿泥石包裹体的特殊水晶品种^{[1, 2]}，绿泥石包裹体在晶体内部常形成特殊的针点状、颗粒状、团块状、云雾状、蠕虫状等形状^[3]，因此, “绿幽灵”水晶因其图案多样、生动写意而受到广大收藏者的喜爱，成为水晶市场中的热销品种。

最近，笔者所在的实验室接受了一条特殊的“绿幽灵”水晶手串的委托检测。该样品为一条圆珠串手链，外观与常见的“绿幽灵”水晶十分相似，笔者采用常规宝石学测试、红外光谱仪等对样品进行了检测，发现这是一种新型的包裹体造假技术，值得珠宝鉴定工作者引起足够重视，消费者在选购“绿幽灵”时也要注意识别。

1.   样品及测试方法

1.1   样品特征

样品(图 1)为一条由20粒直径8~9 mm圆珠串连而成的手串, 总重量24.8 g。手串圆珠体色为无色透明状，玻璃光泽，内部包裹体呈绿色至灰绿色，呈三角锥状或山峰形，有平行层状结构(图 2)，与常见的“绿幽灵”水晶极为相似。

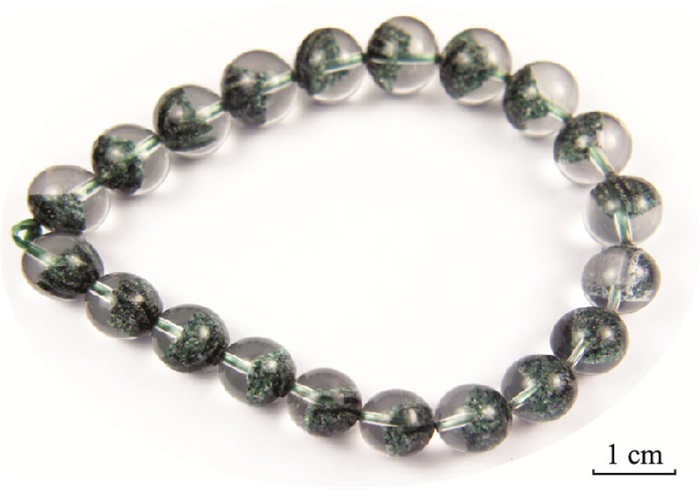

Figure  1.  The "green phantom crystal" imitation sample

DownLoad: Full-Size Img PowerPoint

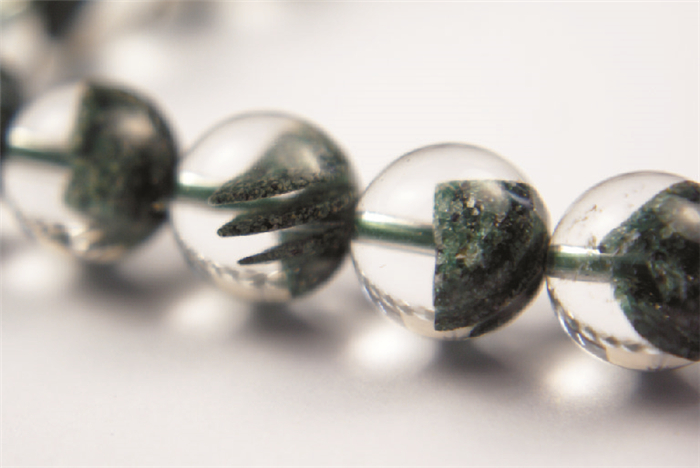

Figure  2.  Dark green inclusions in the sample

DownLoad: Full-Size Img PowerPoint

1.2   测试方法

采用偏光镜、折射仪、紫外荧光灯、宝石显微镜等仪器进行了常规宝石学特征测试。

使用德国布鲁克BRUKER TENSOR 27型傅里叶红外光谱仪，采用表面漫反射法对样品及其包裹体进行了测试，测试条件：实验温度27±2 ℃，相对温度60%，分辨率4 cm^-1，扫描次数16次，测试范围为400~4 000 cm^-1。

2.   测试结果及讨论

2.1   常规宝石学特征

常规宝石学检测结果显示，样品手串的珠粒为非均质体，偏光镜下可见“牛眼干涉图”，折射率为1.55(点测法)，样品主晶(无色透明部分)显微观察可见气液两相包裹体(图 3)。检测结果表明，样品可能为天然水晶手串^[4]。

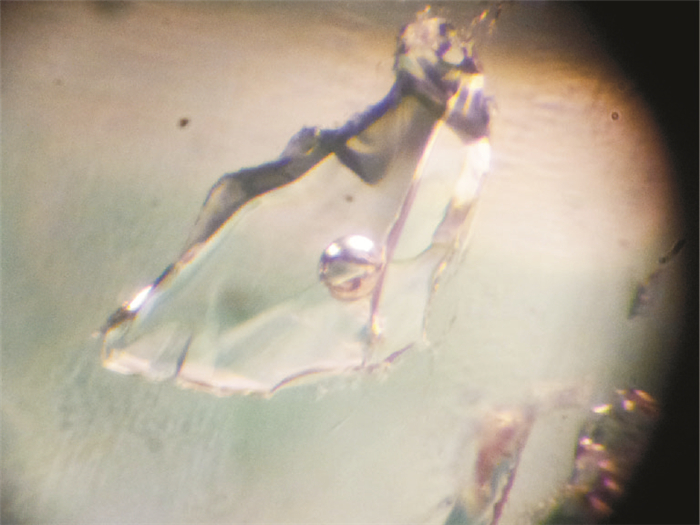

Figure  3.  Gas-liquid two-phases inclusions in the sample 100×

DownLoad: Full-Size Img PowerPoint

放大观察发现，“绿幽灵”包裹体有些异样，与常见的“绿幽灵”水晶内部的点状、线状、不规则弯曲状的绿泥石包裹体不同，样品的绿色包裹体由大量不规则矿物晶体颗粒组成，颗粒大小较为均匀(图 4)，呈三组平行排列“V”字形，且包裹体“V”字形条带的边缘平直、间距及宽度基本相等(图 5)。

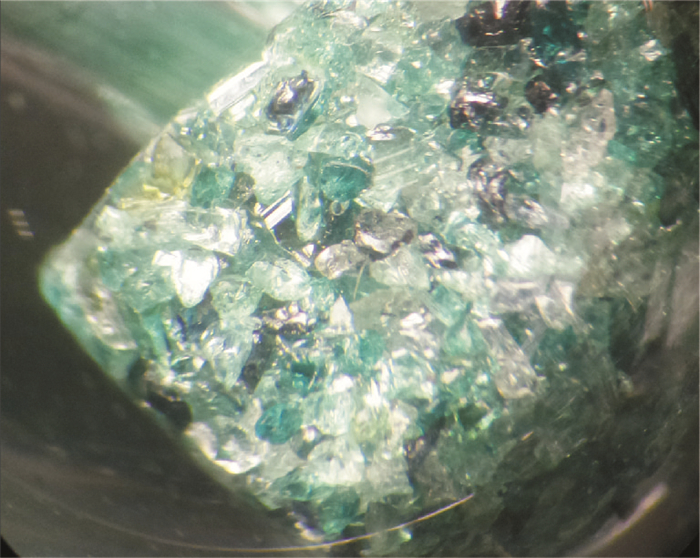

Figure  4.  The dark green inclusion is composed of a large number of irregular mineral crystal particles 60×

DownLoad: Full-Size Img PowerPoint

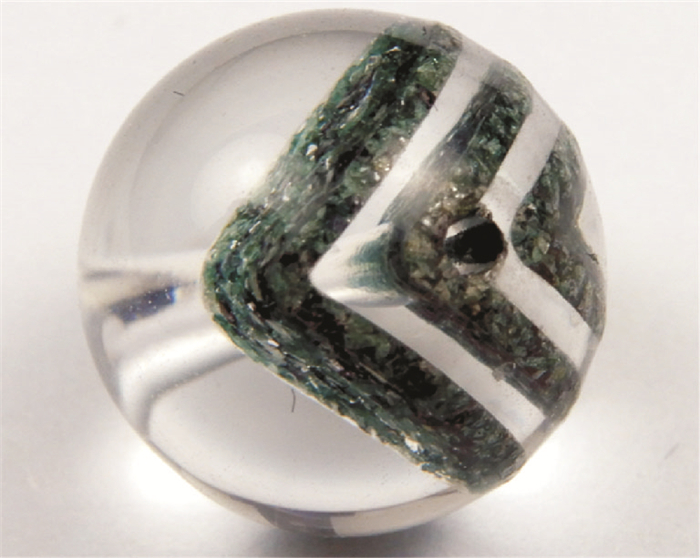

Figure  5.  The inclusions are arranged in regularsets of three papralleled V-shapes

DownLoad: Full-Size Img PowerPoint

进一步检测发现，样品的暗绿色包裹体部分由大量不规则晶体颗粒组成，颗粒硬度较高，部分颗粒断面呈金刚光泽至亚金刚光泽(图 6);在365 nm长波紫外灯下包裹体部分颗粒呈现弱至强橙黄色荧光(图 7)。

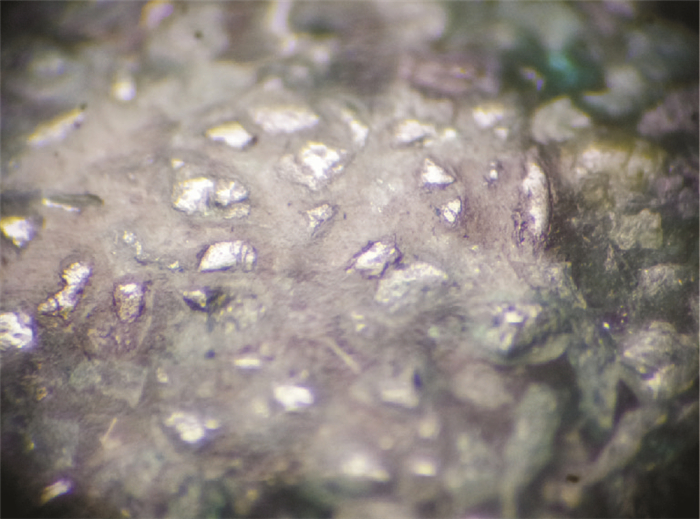

Figure  6.  The irregular particles show subadamantine luster in the inclusion

DownLoad: Full-Size Img PowerPoint

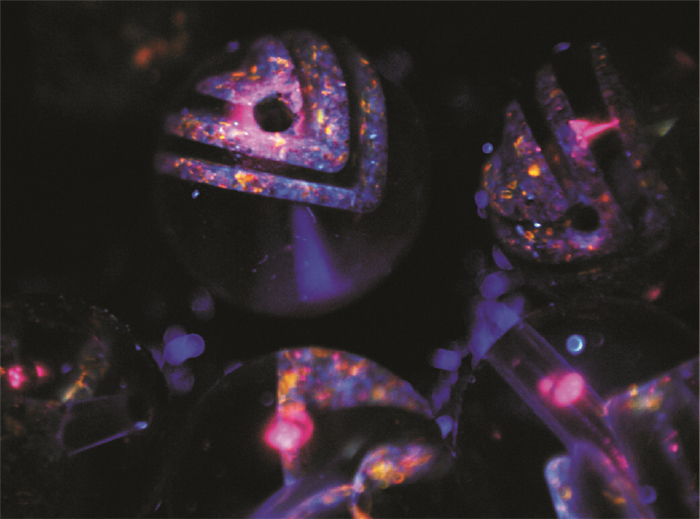

Figure  7.  The irregular particles show a weak orange-yellow fluorescence under LW UV light

DownLoad: Full-Size Img PowerPoint

2.2   红外光谱测试

分别对样品无色部分及绿色包裹体部分进行红外光谱测试，并使用OPUS软件进行分析。

测试结果(图 8)显示, 样品主晶(无色部分)在中红外区吸收带主要位于480、550、780、800、1 120 cm^-1和1 180 cm^-1处，为水晶的特征吸收谱带^[3]。

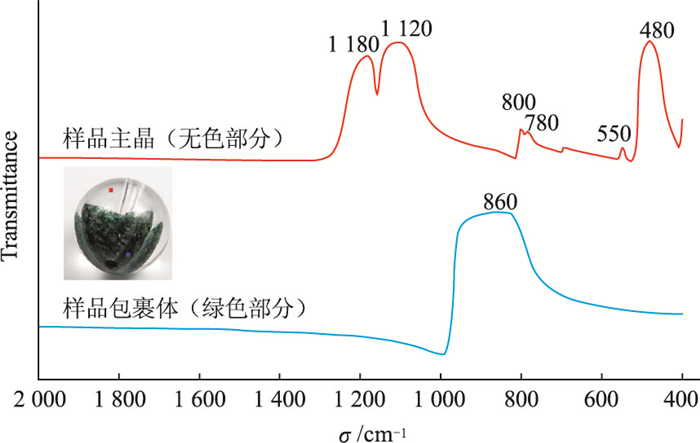

Figure  8.  FTIR spectra of the sample

DownLoad: Full-Size Img PowerPoint

绿色包裹体中红特征吸收谱带呈类似氧化物矿物吸收谱，即红外光谱在1 000 cm^-1以上无吸收，吸收带一般在800 cm^-1以下，谱带数目少且常为宽带^[5]，检索并比对中国质量检验协会团体标准T/CAQI73-2019《珠宝玉石鉴定红外光谱法》第A.2.79合成碳硅石的红外反射谱图A.182^[6], 结合中国国家标准化委员会出版的国家标准GB/T 16553-2017《珠宝玉石鉴定》第5.4.13合成碳硅石鉴定特征^[7]，确定样品中绿色颗粒状包裹体为合成碳硅石。

2.3   讨论

水晶是一种较为常见的宝石材料，通常，含有丰富包裹体的水晶会比纯净的水晶商业价值更高。如含有丝状、针状金红石矿物的“金发晶(钛晶)”、含有红色赤铁矿的“草莓水晶”、含有绿泥石矿物包裹体的“绿幽灵”水晶等。市场上利用包裹体造假技术制作的各种仿制品屡见不鲜，如利用激光内雕制作的“白幽灵”水晶^[8]，拼合处理的“金发晶(钛晶)”等。

天然碳硅石是Henri Moissan于1893年在陨石中发现并以其姓名命名的矿物。随后在陨石、金伯利岩及蛇纹岩中都发现了天然碳硅石SiC^[9]，但水晶中出现碳硅石包裹体却未见报道。合成碳硅石作为新型宝石学材料出现，便以其亚金刚光泽、高硬度、高折射率、高热导性、强色散等良好的宝石学特性成为天然钻石的替代品。本次检测中发现将合成碳硅石用于宝石的优化处理还是首次，这类仿制品具有一定迷惑性，在鉴定和购买时需注意。

3.   结论

(1) 本次检测的“绿幽灵”样品实际是人工“注”入包裹体的仿制品, 仿制品由天然白水晶加工而成，内部的暗绿色晶体颗粒为合成碳化硅(SiC)晶体颗粒，造假者将天然白水晶开出三组平行的“V字型”槽，再注入合成绿色合成碳化硅(SiC)颗粒模仿天然“绿幽灵”的绿泥石矿物包裹体。根据GB/T16552-2017《珠宝玉石名称》应定名为水晶(处理)或者充填水晶，且应在附注中说明“绿色包裹体为人工充填处理的合成碳化硅”^[10]。

(2) 由于水晶是一种较常见的宝石材料，特殊的包裹体往往会提升水晶的价值。造假者选择天然水晶做原料，加入人工包裹体，使检测难度加大。鉴定时要注意放大观察，结合包裹体的红外光谱分析。
